REP-MS25T1+T2-760-5S
REP-MS25T1+T2-760-5S

产品介绍

◆   复合型 I 级+II 级电涌保护器,可以实现与后续 II 级电涌保护器零距离安装, 无需退耦电感;

◆   业内最小尺寸,Iimp=25kA,Uc=760Vac,节省一半的空间;

◆   针对较高的电压系统而专门设计,防止了由于直接或间接的雷电流冲击带来的 危害,为无数的工业上的应用提供了有效的保护;

◆   已取得第三方测试报告,根据 GB / T 18802.1-2011 标准,质量更值得信赖。

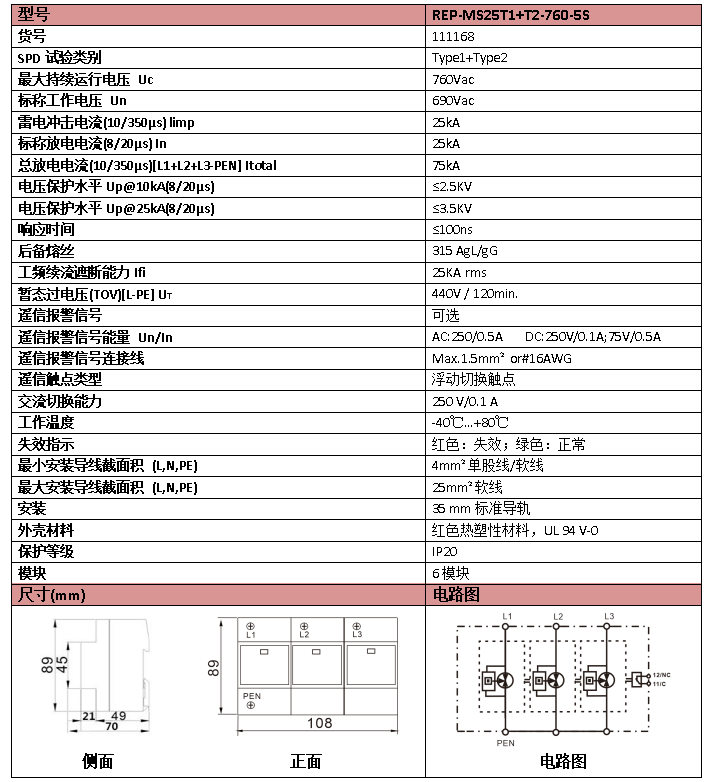

产品参数

型号

REP-MS25T1+T2-760-5S

货号

111168

SPD试验类别

Type1+Type2

最大持续运行电压 Uc

760Vac

标称工作电压 Un

690Vac

雷电冲击电流(10/350μs) limp

25kA

标称放电电流(8/20μs) In

25kA

最大放电电流(8/20μs) Imax

160kA

总放电电流(10/350μs)[L1+L2+L3-PEN] Itotal

100kA

电压保护水平Up@10kA(8/20μs)

≤2.5KV

电压保护水平Up@25kA(8/20μs)

≤3.5KV

响应时间

≤100ns

后备熔丝

315 AgL/gG

工频续流遮断能力Ifi

25KA rms

暂态过电压(TOV)[L-PE] UT

440V / 120min.

遥信报警信号

常闭触点端子

遥信报警信号能量 Un/In

AC:250/0.5A   DC:250V/0.1A;75V/0.5A

遥信报警信号连接线

Max.1.5mm² or#16AWG

遥信触点类型

浮动切换触点

交流切换能力

250 V/0.1 A

工作温度

-40℃…+80℃

失效指示

红色:失效;绿色:正常

最小安装导线截面积 (L,N,PE)

4mm²单股线/软线

最大安装导线截面积 (L,N,PE)

25mm²软线

安装

35 mm标准导轨

外壳材料

红色热塑性材料,UL 94 V-0

保护等级

IP20

模块

6模块

尺寸(mm)

电路图

REP-MS25T1+T2-760-5SREP-MS25T1+T2-760-5S













                   侧面                                       正面

REP-MS25T1+T2-760-5S













                          电路图
