海外基于 IEC 标准的商业建筑接地系统设计
在当今的电气工程领域，商业建筑的接地系统设计不仅关乎安全，更是受国际标准约束的必要环节。IEC（国际电工委员会）标准提供了确保系统安全、可靠和高效的框架。无论是多层办公楼还是购物中心，设计正确的接地系统都能确保人身安全和电子资产的安全。
正确实施的接地系统可以缓解电气故障，确保稳定的电压水平，并为故障电流提供安全的路径。本文涵盖了您需要了解的有关基于 IEC 标准的商业建筑接地系统设计的所有信息，并提供了设计参数、合规策略和基本组件的实用见解。
商业建筑接地系统设计为何重要
正确接地对于商业基础设施至关重要。随着电气负荷的增加和安装的复杂化，触电、火灾和设备故障等风险也随之增加。稳固的接地系统可确保：
· 电气故障保护
· 防止电压浪涌
· 增强运行可靠性
· 遵守法律和监管要求
此外，现代建筑使用自动化和敏感设备，需要一致且清洁的接地。不良的设计可能导致数据丢失、设备损坏和昂贵的停机时间。
IEC接地相关标准概述

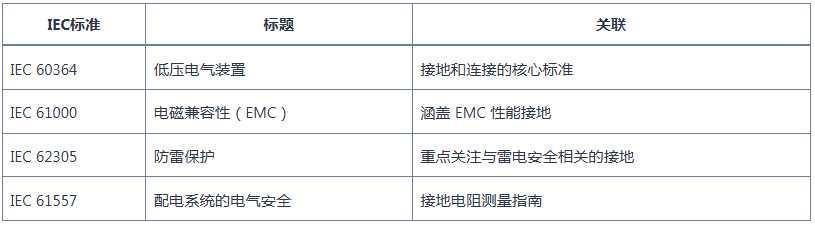

IEC 标准为电气安全和接地系统提供了全面的指导。主要标准包括：
这些标准是商业建筑接地系统设计的支柱，设计师和顾问必须认真遵守。
商业设施中的接地系统类型
商业建筑通常采用 IEC 60364 定义的以下接地布置之一：
TN 系统（中性地）
· 中性线在电源处接地
· 裸露的导电部件与地面相连
· 常见类型：TN-S、TN-C、TN-CS
TT系统
· 电源有接地，安装有单独的本地接地
· 更高的接地故障环路阻抗
· 通常在公用设施无法提供可靠接地的地方使用
IT系统
· 供电系统与地隔离或具有高阻抗
· 适用于医院等关键应用
每个系统都有其独特的应用。例如，TN-S系统因其可靠的性能和安全性，在商业建筑中往往受到青睐。
商业建筑接地系统设计步骤
设计合规有效的接地系统涉及一系列技术步骤。每个阶段都必须符合 IEC 标准，以确保最高的安全性和性能。
步骤1：土壤电阻率测量

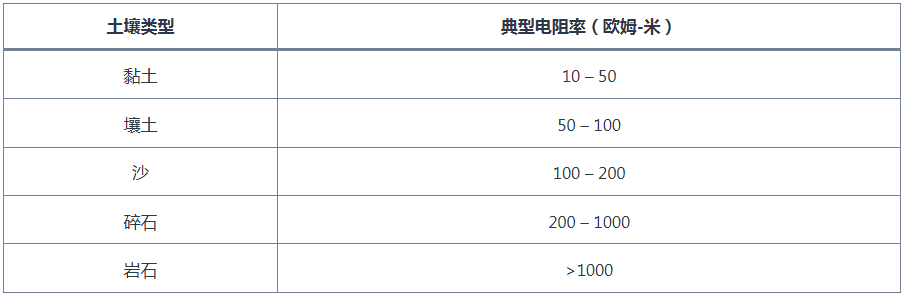

土壤电阻率对设计有显著影响。高电阻率需要更深的电极或多个电极。使用温纳四针法或斯伦贝谢法进行测量。
步骤2：电极类型和配置
电极的选择取决于电阻率、可用面积和设计约束。常见的选择包括：
· 棒状电极（铜包覆或 GI）
· 条状或胶带电极
· 板电极（GI 或铜）
· 针对高故障水平的接地垫和接地网
多根并联的杆比单根深杆更能有效地降低阻力。
步骤3：接地导体的尺寸
导体尺寸取决于故障电流、持续时间和耐热能力。IEC 60364 建议采用以下横截面积公式：
S = √(I² × t) / k
其中：
S = 横截面积（mm²）
I = 故障电流（A）
t = 故障持续时间（s）
k = 材料常数（取决于导体类型）
使用铜具有耐用性和高导电性，特别是在关键环境中。
步骤4：接地电阻限值

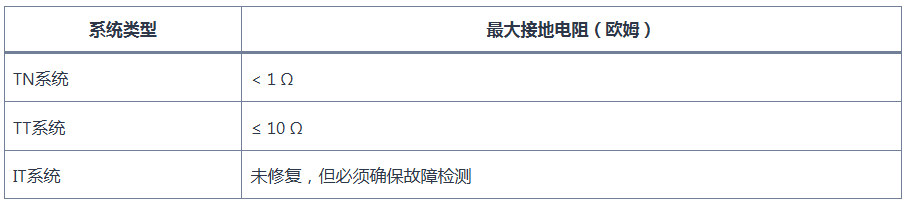

根据 IEC 60364，可接受的接地电阻值为：
对于拥有重型机械和敏感电子设备的大型商业建筑来说，低于 1 欧姆的电阻是理想的选择。
步骤5：防雷和等电位连接
按照 IEC 62305纳入防雷保护。等电位连接将所有金属非载流部件连接到接地系统，以防止危险的电压差。
重点关注：
· 粘合水管、煤气管、结构钢
· 使用电涌保护装置（SPD）
· 将 LPS（防雷系统）与主接地网集成
步骤6：定期测试和维护
测试应遵循 IEC 61557，包括：
· 接地电阻测试（电位降法）
· 接地导体的连续性测试
· 腐蚀或物理损坏的目视检查
记录每个测试以确保可追溯性和合规性。
商业建筑接地系统设计的常见挑战
虽然指导方针很明确，但经常会出现一些实际问题：
· 土壤电阻率高：采用化学电极或深打棒解决。
· 空间限制：使用垂直电极或土壤增强化合物，如膨润土或导电水泥。
· 腐蚀：最好使用铜或对钢部件使用耐腐蚀涂层。
· 复杂连接：多服务建筑（IT、HVAC、BMS）需要集成连接策略以避免回路。
在设计阶段解决这些挑战可以提高系统的长期可靠性。
与其他电气系统的集成
商业建筑的接地系统设计不应孤立存在，而应与以下方面相结合：
· 楼宇管理系统（BMS）
· 火灾探测和灭火系统
· 太阳能电池板等可再生能源系统
· 数据中心和 IT 基础设施
确保所有系统共享一个公共接地参考，以防止循环电流和电压浪涌。
法规和安全合规性
遵守 IEC 标准不仅是最佳实践，通常也是法律要求。BS 7671（英国）、IS 3043（印度）或 NEC（美国）等国家标准都大量参考了 IEC 指南。
当局要求：
· 接地设计文件
· 土壤电阻率报告
· 测试记录
· 导体和电极的制造商数据表
准备好所有合规文件以供审计和认证。
长期可靠性的最佳实践
以下是一些黄金法则：
· 切勿依赖水管或钢筋作为唯一的接地电极
· 始终使用测试链路隔离和测量接地电阻
· 安装带有检查室的土坑
· 确保接地导体的正确标签
· 避免接地导体出现急弯和紧密环路
这些做法既提高了安全性，又提高了可维护性。
设计基于 IEC 标准的商业建筑接地系统是一项细致的任务。它需要技术知识、现场经验以及严格遵守全球标准。
总而言之，接地系统设计请遵循 IEC 60364 标准。重点关注土壤电阻率、电极配置、合适的接地尺寸以及定期测试。这些基本原则落实到位，您的商业建筑将拥有安全可靠的接地。
